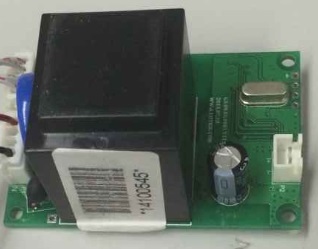

KG1001带RS485通信单相宽量程计量

主要特点

KG1001是一款带隔离的RS485通信接口、利用被测量的电压自供电的单相宽量程计量模块,具有优秀的抗电磁干扰能力。

其主要功能有:

*测量交流电压有效值、电流有效值、有功功率、功率因数、电网周波

*交流有功电能计量(反向正计正向),带脉冲输出

*通信功能,通过RS485输出测量参数和电能

*支持电流正反向识别,支持正反向电能分别计量



主要指标

额定电压: Un=220V50Hz/60Hz

基本电流: Ib=1A

最大电流: Imax=100A

电压有效值:测量范围0.5V ~ 300V,精度 ≤ ±(0.05%读数+0.1V)

电流有效值:测量范围2mA ~ 100A,精度 ≤ ±(0.05%读数+1mA)

有功功率: 测量范围0.5W ~30kW,精度 ≤ ±(0.05%读数+0.1w)

功率因数: 测量范围0.25C~1.0~0.25L,精度 ≤ ±0.002

电网频率: 测量范围45Hz~65Hz,精度 ≤ ±0.005Hz

有功电能: 在0.02A~0.2A之间,≤ ±1.0%

0.2A~100A之间,≤ ±0.5%

脉冲常数: 6400imp/kWh

电流过载能力:150A持续过载,1500A过载1秒,超过上述电流过载情况可能导致不可逆的损坏

尺寸:63mm*43mm*40mm(不含互感器)

工作温度范围:-40~+85

湿度:0~95%无凝露

大气压力:63kPa106.0kPa(海拔4000m及以下)

抗雷击浪涌干扰:差模 ±4KV

抗静电放电干扰:RS485接触放电±10KV,空气放电±8KV

抗电快速瞬变脉冲群:4KV



型号、选项、附件

KG1001单相宽量程计量模块,带隔离的RS485接口,通信协议DL/T645-2007,MODBUS可选



点击资料下载: 技术说明书     试验报告     DLT645-2007电能表通信规约
